Calcolo di solai e coperture in acciaio
Software
CoAcc è un software tecnico professionale, che consente la verifica di solai e coperture in acciaio per edifici di nuova costruzione e per edifici esistenti, compreso i solai con profilati e tavelloni in laterizio, il metodo di calcolo utilizzato è quello secondo il D.M. 17/01/2018 Stati limite ultimi (SLU) e Stati limite di esercizio (SLE).
L'interfaccia è semplice ed intuitiva, nella finestra principale la barra di stato in basso indica lo stato di avanzamento del progetto che verifica il corretto inserimento dei dati.
Permette l'inserimento di nuovi profilati in archivio, l'aggiunta e il calcolo del carico della neve e del vento, la stampa della relazione di calcolo e del computo dell'acciaio utilizzato.
(N.B. per l'installazione e l'utilizzo del software è necessario dare i privilegi di amministratore)
CARATTERISTICHE
Dal Menu progetto è possibile definire:
- I dati generali
- Il tipo di acciaio
- Il tipo profilo
- Un nuovo profilo
- I coefficienti di sicurezza
- I coefficienti di combinazione

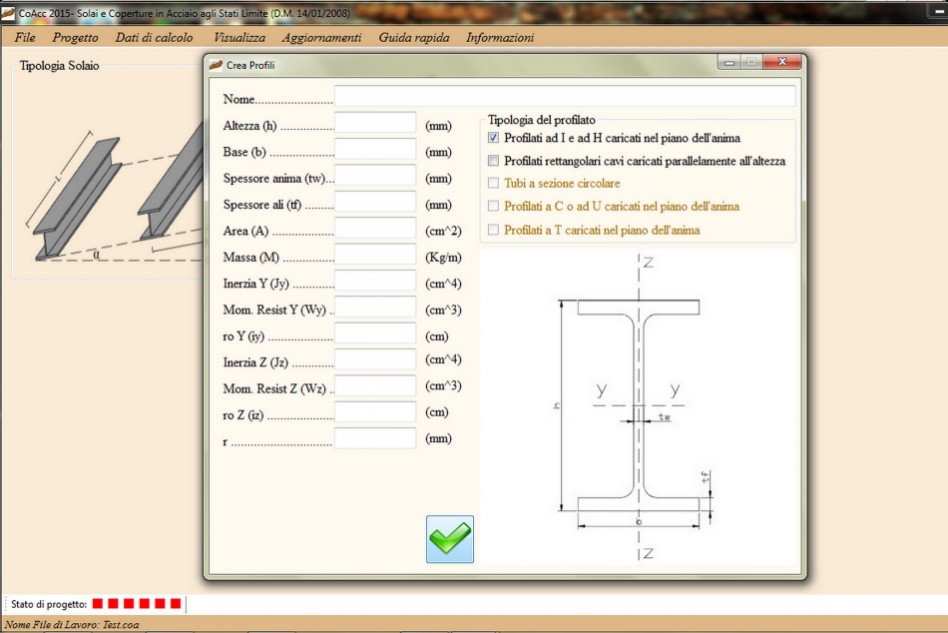

Cliccando su Crea profilo è possibile inserire nuovi profilati
La finestra relativa alla geometria del solaio contiene i dati geometrici di calcolo:
- Lunghezza della falda: distanza ortogonale alla luce di calcolo
- Luce di calcolo: distanza tra gli appoggi
- Angolo di inclinazione della falda.
Il Sottomenù Analisi dei carichi si suddivide in quattro schede:
- carichi permanenti non strutturali
- carichi variabili di lunga durata
- carichi variabili di breve durata
- carichi istantanei
Inseriti tutti i dati necessari per il calcolo si attiverà il menu Verifica, nel quale sono racchiuse tutte verifiche effettuate dal software, che sono:
- Verifica a flessione agli SLU nella sezione di mezzeria lungo l’asse y
- Verifica a flessione agli SLU nella sezione di mezzeria lungo l'asse z
- Verifica a flessione deviata agli SLU nella sezione di mezzeria
- Verifica a flessione agli SLU nella sezione di estremità lungo l'asse y
- Verifica a flessione agli SLU nella sezione di estremità lungo l’asse z
- Verifica a flessione deviata agli SLU nella sezione di estremità
- Verifica a taglio agli SLU lungo l’asse y
- Verifica a taglio agli SLU lungo l’asse z
- Verifica di deformazione agli SLE
Selezionando "Relazione di Calcolo", sempre dal menù Genera, inizierà l'elaborazione del file, una volta terminata si aprirà il software Microsoft Office Word contenente la relazione di calcolo e il computo della carpenteria metallica.
Requisiti hardware e software
- Microsoft Windows XP Service Pack 2, Vista, Seven
- Processore 1.00 GHz
- 512 Mb di RAM
- Microsoft Office 2003 / 2007 / 2010
- Connessione Internet
